與EEPROM或閃存相比，諸如MRAM之類的技術可以顯著降低系統總能耗。對于許多無線和便攜式應用程序，尤其是在不斷增長的物聯網中，能源預算（一段時間內消耗的總功率）是至關重要的組成部分。在計算設計的功耗預算時，工程師通常會查看設備的額定功耗。但是，其他因素也可能起作用。例如，對于非易失性存儲器，寫電流遠高于讀或待機電流。因此，在對功耗敏感的應用中，尤其是在需要頻繁進行內存寫入的系統中，需要考慮寫入時間。與EEPROM或閃存相比，MRAM之類的技術具有快速寫入和上電寫入時間，可以顯著降低系統總能耗。在本文中，我們比較了使用閃存的典型數據采集系統的系統能耗，EEPROM或MRAM。

總體而言，比較表明：
•非易失性存儲器的寫入時間是導致整個系統能耗的主要因素。因此MRAM的較短寫入時間實際上可以減少總能耗。

•使用具有MRAM的電源門控架構，可以進一步降低系統能耗，因為其更快的上電寫入時間可使MRAM待機功耗降低到零。

典型系統
圖1中的示意圖代表低壓差穩壓器（LDO），微控制器（MCU），非易失性存儲器和去耦電容器，通常用于數據采集應用，例如醫療監視器，數據記錄器等。其他系統組件，例如因為沒有考慮傳感器及其功耗。


假定該MCU處于低功耗睡眠狀態，并且具有定期喚醒以進行數據采集。所獲取的數據存儲在非易失性存儲器中，然后系統返回到睡眠狀態。

我們將非易失性存儲器與SPI接口進行比較，僅查看寫操作，這些操作通常比讀操作消耗更多的功率。由于寫命令，WREN位和兩個地址字節的開銷，可寫的數據字節數比SPI總線上的字節數少四倍。寫入非易失性存儲器的字節數被選擇為4和46?？赡茏钣锌赡苁撬膫€，代表一個數據采集樣本的存儲。同時，使用1.0uF去耦電容器供電時，可寫入MRAM的最佳數據量為46。

電源門控注意事項

快速計算表明，電源門控時，去耦電容非常重要。從零開始對電容器充電的能量非常重要。 EEPROM可以直接通過標準微控制器的I / O（通常為4 mA）供電。結果，使用了一個0.1μF的小電容去耦.MRAM和閃存需要的電流比標準MCU I / O所能提供的電流更多。因此，需要更大的去耦電容，以便閃存或MRAM可以利用存儲在設備中的能量運行。

寫操作的階段

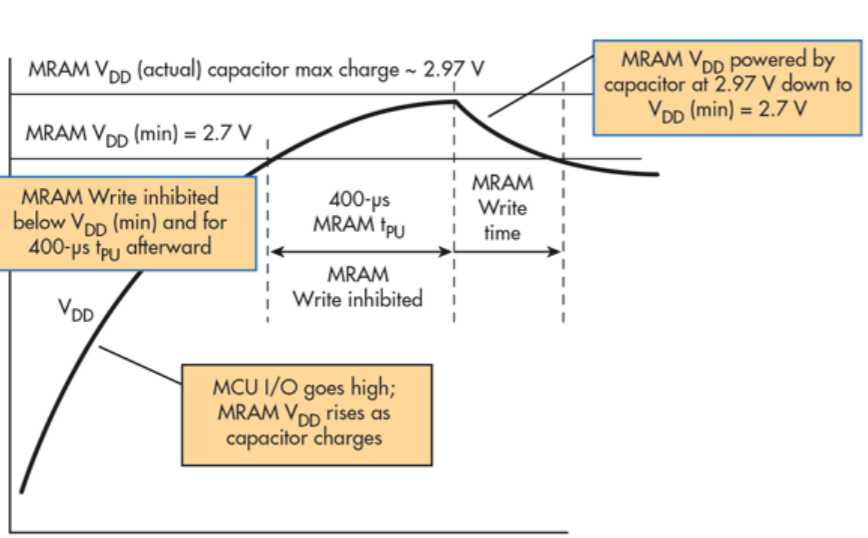

非易失性存儲器的能耗是在寫操作的各個階段計算得出的（圖2）：


上升時間：在此階段，我們假設所有能量都進入去耦電容器，并且非易失性存儲器消耗的能量可以忽略不計。

上電時間：一旦VDD上的電壓超過閾值，就需要一個小的延遲（tPU）來使MRAM準備就緒，而對于EEPROM或閃存則不需要。在此階段，我們假設MRAM消耗數據手冊備用規格中所示的電流。

寫入時間：在此階段，非易失性存儲器消耗數據手冊有效規格中所示的電流。假設3.3V系統的容差為±10％，則I / O上的最低電壓可能為3.3V – 10％= 2.97V。此電壓2.97 V用于計算。
